Conexiones Fundidas 150 LBS
Las Conexiones Fundidas 150 LBS de Wilson Stainless destacan por su certificación técnica, capacidad operativa confiable (hasta 275 psi y 650 °C), facilidad de instalación, y variedad de configuraciones adaptables. Su calidad se ve complementada por las ventajas comunes de componentes forjados o fabricados con precisión: resistencia estructural superior, fiabilidad hidráulica, durabilidad y precisión dimensional. Esto las convierte en una elección sólida y rentable para sistemas de conducción exigentes.
Codo 90° / Codo 45° NPT
Los codos ASTM A351 obtenidos por fundición, son accesorios que tienen una forma curva utilizados para cambiar la dirección del flujo en un sistema de tubería, el cambio de dirección depende del ángulo especificado en el codo.
La clasificación que obtienen estos accesorios es de 150 Lb, que es la máxima capacidad de presión que se puede transportar en ellos. La principal diferencia entre los codos a 45° es que permiten un cambio más suave en el sentido del fluido, a diferencia de los codos de 90°, estos últimos genera una derivación más abrupta en consideraciones de diseño..
Coples
Los coples ASTM A 351, son accesorios utilizados para la interconexión entre dos tubos, niples o cualquier componentes roscado del tipo “Macho” que presenten las mismas dimensiones entre sí. Los bordes deberán de cumplir con ASME B1.20.1
Estos accesorios permiten que la unión en el sistema de control de fluidos, sea más sencilla, pues no requieren ningún tipo de herramienta especial. Los coples poseen un espacio interno donde no se encuentran maquinados con el roscado y deben cumplir con una longitud específica, por dicha situación, no es posible hacerlo pasar por un medio cople al cortarlo.

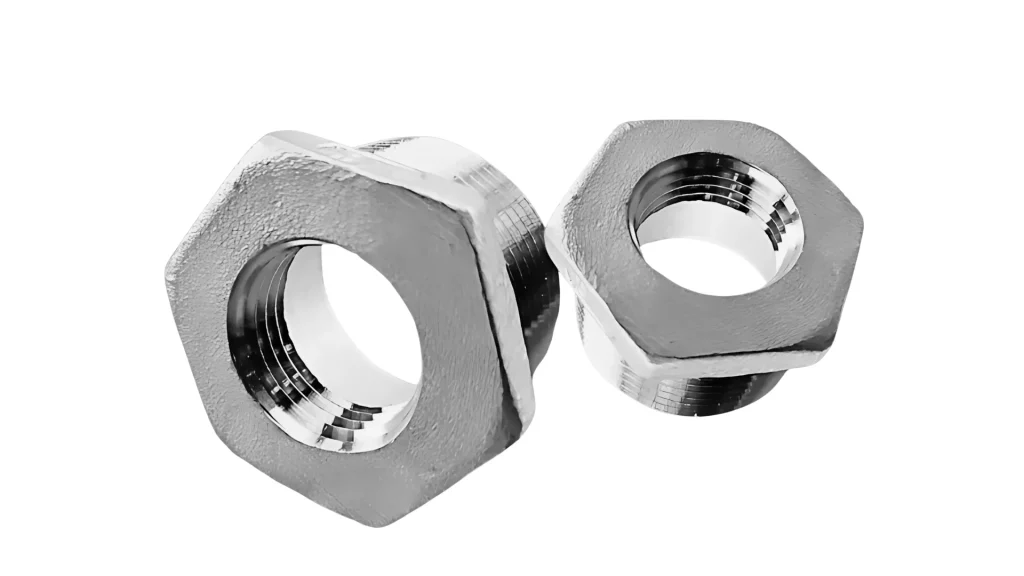

Reducción Bushing
Las conexiones que sirven como una reducción; llamadas “Bushing”, son utilizadas para disminuir el diámetro del sistema de control de fluidos. Posee una roca exterior y una interior.
A su vez, las reducciones bushing permiten la combinación de una conexión del tipo “Hembra” (rosca externa) y una del tipo “Macho” (rosca interna). Además, se mantiene la concentricidad del sistema de conducción, es decir, no modifica su trayectoria. Su forma hexagonal, permite una sujección más firme ya que es posible el uso de herramientas para dismuir la probabilidad de fugas.

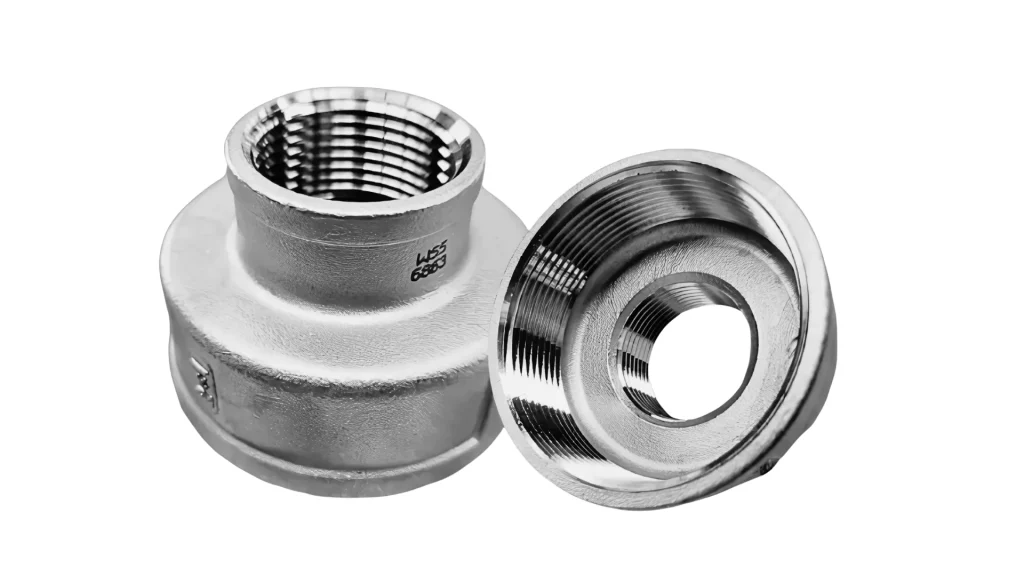

Reducción Campana
Las reducciones campana, obtienen su nombre debido a la forma que tienen al ser fabricadas, el método de producción es por medio de fundición. Debido al proceso, la composición química y las dimensiones que cumple, son identificadas con la norma ASTM A351 y MSS SP 114.
Las reducciones campana, tambien permiten reducir el diámetro nominal que tiene el sistema de control de fluidos. La principal diferencia que tiene con las bushing, es que solamente permite la unión entre dos conexiones del tipo “Macho”. Las
dimensiones que poseen estas conexiones son muy variadas, pudiendo obtener una reducción bastante grande en el sistema.

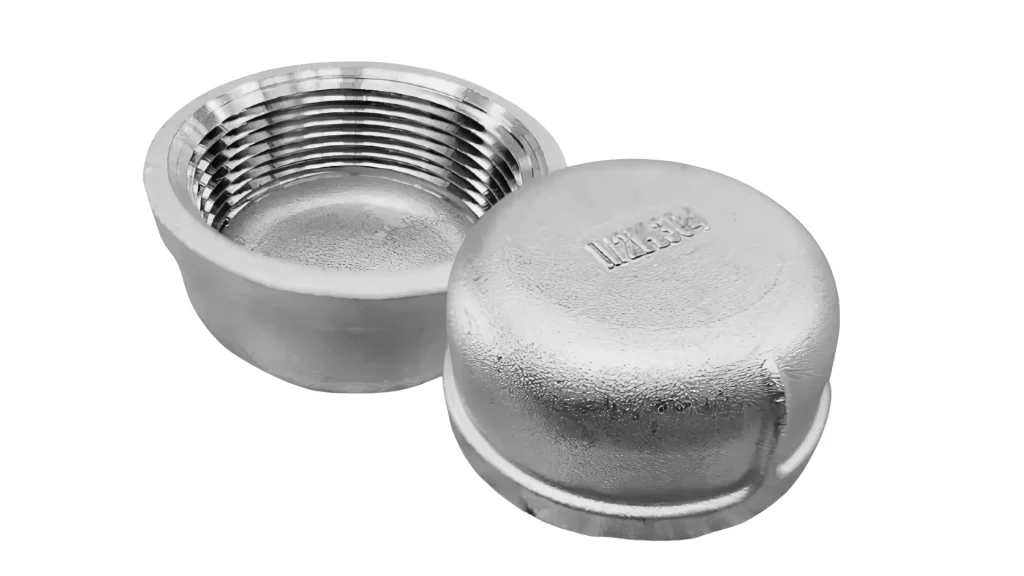

Tapón Capa
Los tapones tipo “Capa”, son accesorios utilizados con la finalidad de bloquear, clausurar o detener el paso de cualquier fluido que se pueda transportar por el sistema de conducción.
Estos accesorios permiten el bloqueo de líneas que poseen un borde tipo “Macho”, puesto que tiene un roscado en la parte interna. Debido a la sencilles de su estructura o de sus dimensiones, son muy fáciles de instalar, sin la necesidad de alguna herramienta pesada.

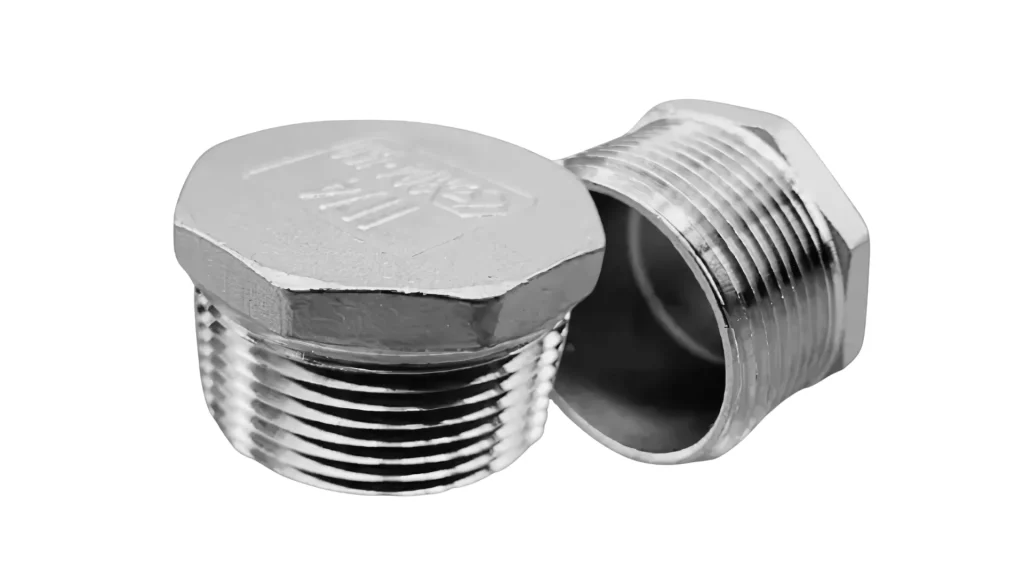

Tapón Macho
Los tapones macho, son accesorios utilizados en la línea o sistema de tubería y también sirve para detener el paso de los fluidos.
La diferencia con los tapones “Capa”, radica en el tipo de bloqueo que generará en el sistema. Por ejemplo, los tapones capa pueden bloquear niples, tubos roscados, etc. Los tapones macho podrán clausurar conexiones con terminaciones “Hembra” como reducciones o tubos con roscados en el interior.
Tuerca Unión
Las tuercas unión son en sí, tres piezas en una, utilizadas principalmente para unir dos extremos de tubería con bordes roscados, aunque si se requiere, también se puede unir a válvulas o conexiones.
Para el uso de estas conexiones, puede ser recomendable el utilizar empaques poliméricos entre las uniones de la tuerca para prevenir de mayor medida las fugas. El utilizar estas tuercas unión, permitirán una sujección más precisa ya que se requieren al menos dos herramientas para que el apriete no dañe la instalación del sistema.

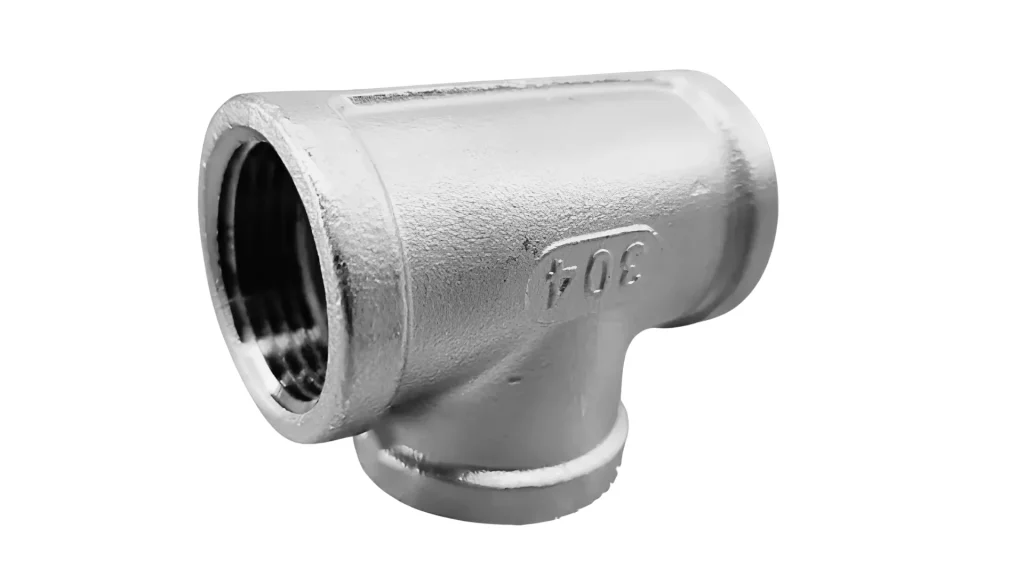

Tee Recta
Estas conexiones permiten la ramificación del sistema de control de fluidos, la tee recta, deriva o combina tuberías por medio de un roscado en los tubos o con la ayuda de niples. Se requiere únicamente conexiones tipo “Macho” para que puedan ser unidas con la Tee recta.
Se utilizan estas conexiones cuando se requiere o cuando se busca mantener el mismo diámetro nominal en el sistema, cuando se requiere mantener en un lado la misma dirección y por el otro lado, se desvíe la tubería en un ángulo recto de 90°.
